Freudenberg предложили новый клапан DIAvent maxFlow

Компания Freudenberg Sealing Technologies опубликовала технические параметры элемента для дегазации при тепловом разгоне литий-ионных аккумуляторов. Он получил название DIAvent maxFlow. Устройство обеспечивает подачу более 190 литров в секунду при перепаде давления 300 мбар. Это в 2,5 раза больше по сравнению с предыдущим клапаном DIAvent HighFlow.

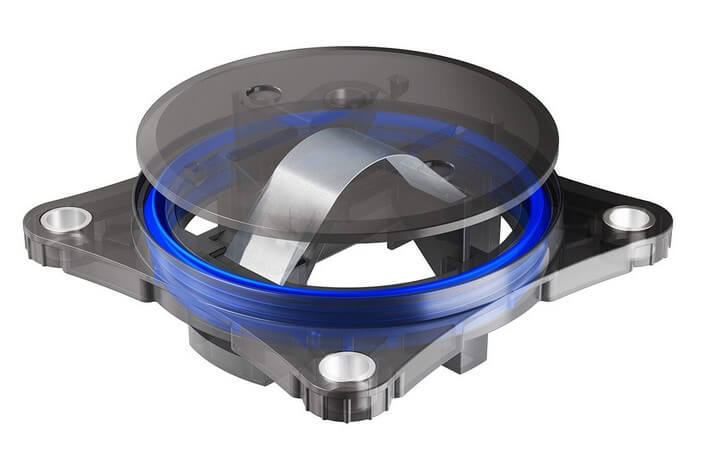

Резиновый зонт, который использовался в конструкции предыдущих поколений DIAvent, был заменён металлической профилированной пружиной. Это сыграло положительную роль в сценарии теплового разгона. Вместо постепенного открытия по мере увеличение давления пружина полностью открывается в момент достижения порогового значения срабатывания. Это приводит к более быстрому удалению горячих газов и снижает риск каскадных отказов, которые распространяются на соседние ячейки. После падения давления пружина автоматически закрывает клапан и аккумулятор герметизируется от попадания кислорода. Это важно для того, чтобы ограничить дальнейшее горение и обеспечить безопасность спасателей, которые прибудут на место происшествия.

Давление срабатывания можно регулировать в диапазоне 50-200 бар с небольшой погрешностью. Это является недостижимой точностью для разрывных мембран, которые являются традиционной альтернативой. Разрывные мембраны не могут закрыться после открытия и не относятся к неразрушающему контролю после установки. Реверсивный механизм maxFlow даёт возможность проводить тестирование полностью собранных аккумуляторов на финальном этапе производства и при этом не повреждает клапан. Это является существенным плюсом для контроля качества на предприятии.

Вкратце параметры устройства следующие:

• Габариты корпуса составляют 86 × 86 × 12,1 мм;
• Клапан имеет сертификат огнестойкости UL94 V0 (проходит 100% тестирование перед отгрузкой);
• Крепление осуществляется болтом М6 (есть возможность с байонетным креплением и зажимом);
• Встроенное уплотнение PIP допускает неровности корпуса до 0,2 мм.
