ROHM Semiconductor представили новую серию ESD-диодов

Компания ROHM Semiconductor представила серию диодов защиты от электростатического разряда RESDxVx. Они предназначены для высокоскоростных интерфейсов, работающих со скоростью более 10 Гбит/с. Устройство обеспечивает ёмкость выводов 0,24 пФ (двунаправленная) и 0,48 пФ (однонаправленная). Динамическое сопротивление составляет 0,28 Ом. Такая комбинация характеристик решает ключевую задачу данных устройств.

Когда скорость передачи данных превышает 10 Гбит/с даже небольшие паразитные ёмкости искажают форму сигнала. Снижение ёмкости обычно происходило за счёт увеличения динамического сопротивления. Это приводит к ослаблению реакции ограничения. В результате, микросхемы, которые расположены ниже по потоку, становится уязвимыми к перегрузкам. Как говорят специалисты, серия диодов RESDxVx решает эту проблему. В ROHM говорят о снижении напряжения ограничения приблизительно на 40% ниже, чем у стандартных конкурирующих продуктов при сопоставимых значениях ёмкости.

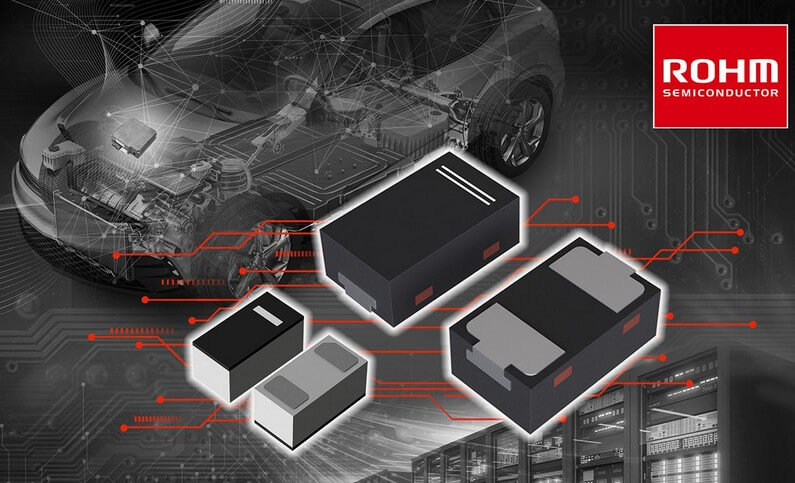

Варианты диодов соответствуют автомобильным стандартам: RESD3V3UASAFH, RESD3V3BASAFH, RESD5V0BASAFH, RESD5V0UASAFH. Все они находятся в корпусах DFN1006-2W и имеют сертификацию Q101. Области применения: ADAS, системы кругового обзора и ЭБУ, камеры автономного вождения.

Модификации в корпусе DSN0603-2J ориентированы на коммутаторы центров обработки данных, серверы ИИ, базовые станции 5G/6G, а также некоторые потребительские интерфейсы, среди которых Thunderbolt 4, DisplayPort, PCIe, HDMI, MIPI D-PHY/C-PHY, USB4.
