Компания NOVOSENSE выпустила линейку 3-канальных цифровых изоляторов SP301H/L

Фирма NOVOSENSE представила линейку 3-канальных цифровых изоляторов SP301H/L. Устройства были разработаны на базе технологии емкостной изоляции третьего поколения. Они предназначены для коммуникационных каналов RS485. Благодаря тому, что на одном чипе реализовано три канала, одно устройство заменяет три оптопары и поддерживающие пассивные компоненты, используемые в стандартных изолированных схемах RS485.

Сообщается, что канал данных функционирует со скоростью до 8 Мбит/с, а канал управления разрешением — до 1 Мбит/с. Это быстрее RS485 на основе оптопар.

NOVOSENSE предлагают два варианта устройств:

• SP301H поставляется с выводом разрешения с высоким уровнем по умолчанию;
• SP301L с выводом с низким уровнем по умолчанию, что дает разработчикам гибкость в логике разрешения микроконтроллера.

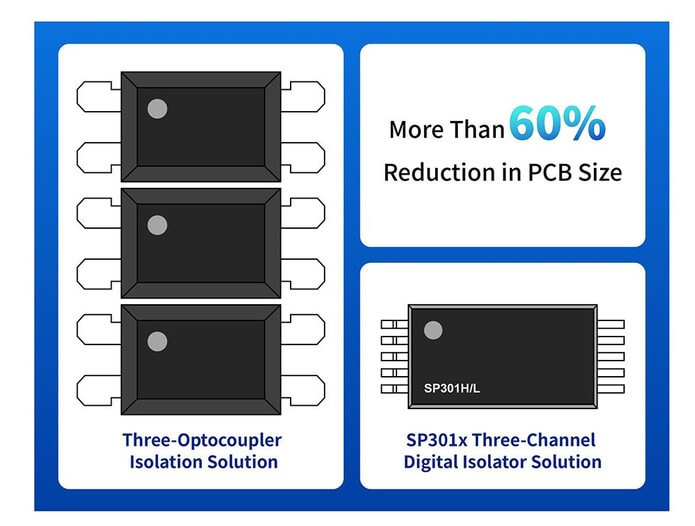

Оба компонента реализованы в компактном корпусе SSOW10 с широким корпусом и выводами с малым шагом. Специалисты компании говорят, что это уменьшает площадь печатной платы больше, чем на 60%. по сравнению с устройствами на базе оптопар.

Рабочая температура окружающей среды для устройства составляет от –40°C до 125°C. Низкий ток покоя делает этот компонент подходящим для полевых приборов, работающих от аккумуляторов.

Как показывают данные компании, микросхема SP301H/L выдерживает напряжение до 5 кВ среднеквадратичного значения в течение одной минуты. Импульсные перенапряжения превышают 10 кВ. Это соответствует требованиям усиленной изоляции. Устойчивость к синфазным переходным процессам составляет 200 кВ/мкс.

Предыдущие серии NOVOSENSE назывались  SP301A и NIRS31. В компании заявляют, что новые компоненты улучшают устойчивость к электрическим перегрузкам примерно на 10%. Кроме того, они сохраняют устойчивость к защелкиванию выше 10 В. В компании также говорят об улучшенной устойчивости к помехам источника питания. По их словам это обеспечивает бесперебойную связь при высокочастотных и высокоамплитудных системных помехах в диапазоне МГц.

NOVOSENSE позиционирует SP301H/L в своей линейке Isolation+, которая включает цифровые изоляторы, интерфейсы, драйверы затвора, изолированные датчики, источники питания.

Специалисты говорят, что в оборудовании типа измерителей мощности, систем промышленной автоматизации и накопителей энергии узлы RS485 довольно часто находятся на существенном расстоянии друг от друга. К тому же, они имеют разные потенциалы заземления. Цифровой изолятор обеспечивает блокировку этих разностей потенциалов и скачков напряжения во время передачи сигнала.

У оптопары та же функция, которая реализуется посредством связывания сигнала через светодиод. Но её выходной сигнал тускнеет со временем и в результате ограничивается срок эксплуатации. Емкостной изолятор не имеет такого механизма износа. Благодаря объединению сокращается количество компонентов и упрощается разводка печатной платы по сравнению с тем, что присутствует в дискретных оптопарах.
