Компания Eaton объявила о поставках высокопроизводительного разъёма SQ8 для гибридных платформ

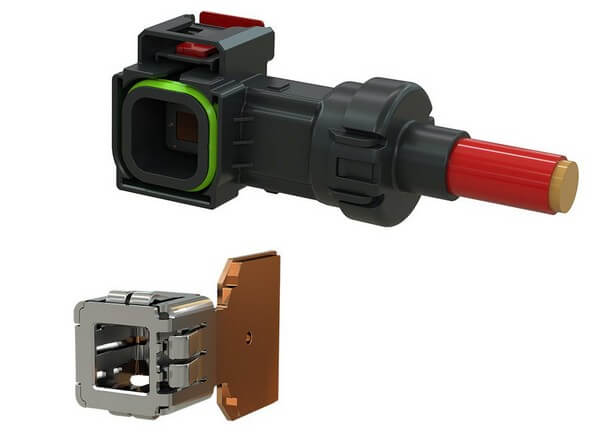

Представители компании Eaton объявили о том, что их подразделение Mobility Group будет заниматься поставками разъёмов High-Power Lock Box (HPLB) SQ8. Закупать их будет крупный мировой OEM-производитель для своей новой платформы PHEV. SQ8 впервые применяется на гибридной платформе PHEV. Конструкция SQ8 разъёма HPLB имеет запатентованный инвертированный контакт. В неё входят нержавеющая сталь, чтобы обеспечивать постоянное контактное усилие. Это особенно важно при многократных перепадах температур. Только провод выполнен из меди для обеспечения максимальной проводимости.

Как говорят представители Eaton, запатентованная конструкция лишена распространённых видов отказов. Среди них механическая релаксация, возникающая в условиях высокой вибрации электромобилей. Новый разъём HPLB SQ8 прошел внутренние испытания и сравнение с общедоступными данными аналогичных продуктов конкурентов. Сообщается, что этот разъём обеспечивает повышенную токопроводящую способность. Она выше на 25-35% для провода заданного сечения. Кроме того, ток на единицу объёма увеличен на 30–60%. Это позволяет использовать его в эффективных и лёгких транспортных платформах.

Разъем HPLB SQ8 разрабатывался с учётом использования в сложных условиях. Например, при работе в блоках отключения аккумуляторной батареи (BDU), силовых установках электромобилей, гибридов (PHEV), высоковольтных нагревателях, большегрузных коммерческих автомобилях. Система способна обеспечивать ток до 270 А с минимальными потерями сопротивления. Рабочая температура до 125 градусов Цельсия. Соединение обеспечивается без инструментов способом push-click-pull. Усилий для этого требуется всего 70 ньютонов. Это обеспечивает простоту работы оператора и устраняет необходимость в наличии механических рычагов.

Среди технических особенностей устройство можно отметить двухкомпонентный разъем, который совместим с проводами сечением от 25 до 70 мм². Разъём имеет гибкую ориентацию на 90 и 180 градусов для жестких ограничений по компоновке. Имеется восемь подпружиненных контактов. Разъём защищён от прикосновения пальцами и может выдержать до 10 циклов соединения. Он также оснащается функцией отслеживания деталей при помощи QR-кода. Это необходимо для лучшей логистики и контроля качества. В целом конструкция соответствует стандартам USCAR-2 T3/V2/S3 и ISO.

Представители Eaton также отмечают, что линейка их разъёмов HPLB, включая ранее выпущенный SQ4, уже применяются на некоторых платформах для коммерческих грузовиков, электромобилях и системы отопления с большими значениями протекающего тока.
