Компания TDK выпустила новые пленочные конденсаторы на основе SiC

Компания TDK представила серию своих новых пленочных конденсаторов постоянного тока MKP — B25696H. Они разработаны для более быстрых переходов напряжения силовых преобразователей на основе SiC и более высоких частот переключения. Линейка конденсаторов охватывает значение ёмкости от 47 мкФ до 1280 мкФ в диапазоне номинальных напряжений постоянного тока от 900 В до 2000 В. В качестве основного направления использования называются тяговые приводы, системы хранения энергии, инверторы возобновляемой энергии, твердотельные трансформаторы.

Переключение SiC происходит со скоростью dv/dt, которая является недостижимой для кремниевых IGBT. В результате паразитная индуктивность конденсатора постоянного тока является основным источником перенапряжения при включении.

В B25696H инженеры компании TDK реализовали внутреннюю шинную конфигурацию, которая обеспечивает равномерное распределение только по обмоткам конденсатора. Это обеспечивает эквивалентную последовательную индуктивность (ESL) на уровне 30 нГн.

Значение ESR составляет 0,8 мОм на частоте 10 кГц с хорошей стабильностью до 100 кГц. Это имеет важное значение для точного расчета потерь на частотах переключения, обеспечиваемых SiC. Допустимое значение пульсаций тока достигает 91 А при температуре окружающей среды 60°C и частоте 10 кГц.

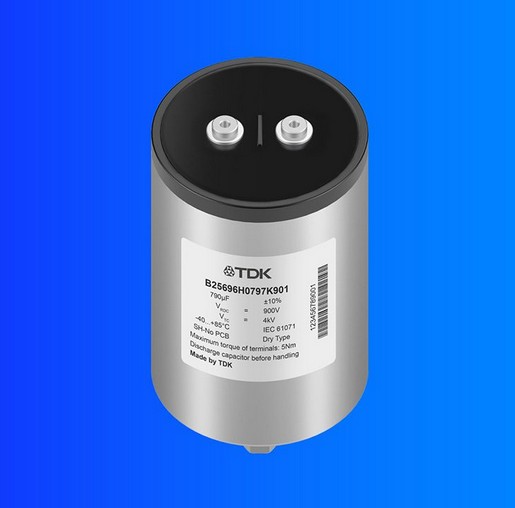

Цилиндрические блоки расположены в алюминиевом корпусе и используют  металлизированный полипропиленовый диэлектрик с самовосстанавливающимися свойствами. Предлагаются два диаметра 85 и 100 миллиметров с винтовыми клеммами M6 и крепежным болтом M12. Диапазон рабочих температур простирается от −40C до +85C. Базовый срок эксплуатации равен 100000 часов при 75°C и номинальном напряжении. Имеется также возможность увеличения до 200000 часов за счет снижения напряжения и температуры.

TDK предлагают бесплатный онлайн-инструмент моделирования CapThermal. С его помощью можно моделировать тепло и оценить срок эксплуатации в условиях конкретного использования.
