Композитный заполнитель Structalit 8205 от Hoenle способен выдержать 1000 термических циклов

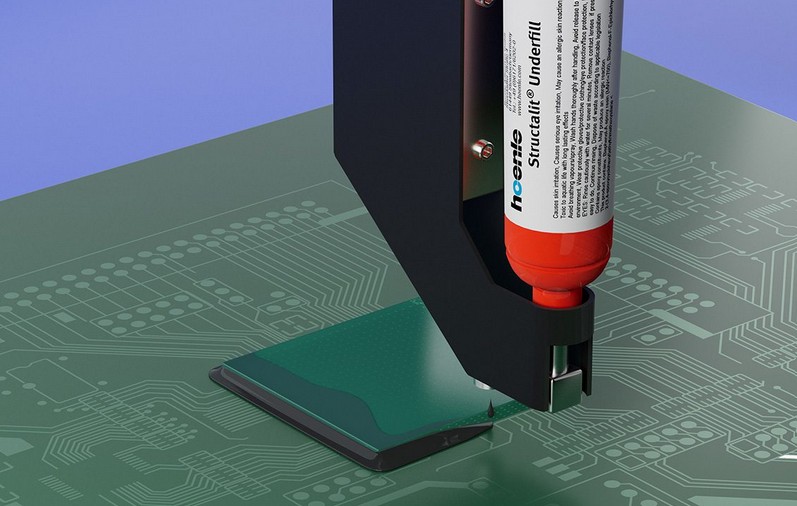

Компания Hoenle Adhesives (ранее она носила название Panacol) выпустила компаунд под названием Structalit 8205, предназначенный для корпусов печатных плат форм-факторов BGA, flip chips, CSP. Последние используются в силовой электронике, автомобилях и мощных вычислительных приложениях.

Компаунды предназначены для механического крепления паяных соединений. Они заполняют зазор под компонентами в корпусе и перераспределяют тепловое напряжение. Это важно в случае применения в автомобильной промышленности. Здесь модули управления ADAS и силовая электроника подвергаются температурным циклом и длительной вибрацией.

В составе Structalit 8205 присутствует модифицированная наполнителем эпоксидная смола. Она снижает коэффициент теплового расширения и приводит к уменьшению разницы напряжений между компонентом и платой во время температурных перепадов.

Представители компании Hoenle утверждают, что во время проведения внутренних испытаний на прочность материал выдержал 1000 термических циклов в диапазоне от −40 °C до +100 °C. Как заявлено, паяные соединения не имели повреждений после многократного оплавления. Растрескивание также не наблюдалось при более серьёзных испытаниях: более 100 циклов в диапазоне от −65 °C до +150 °C.

При температуре 80–100 °C материал течёт из-за капиллярного эффекта. Этим он обеспечивает покрытие без пор под компонентами, а также контролируемую зону отвода частиц толщиной менее 300 мкм. Компаунд имеет совместимость со стандартным оборудованием для струйной печати с использованием плоских сопел. Последние работают при температуре 60–90 °C для дозирования. Сообщается о поддержке быстрого термического отверждения для сокращения времени цикла.
